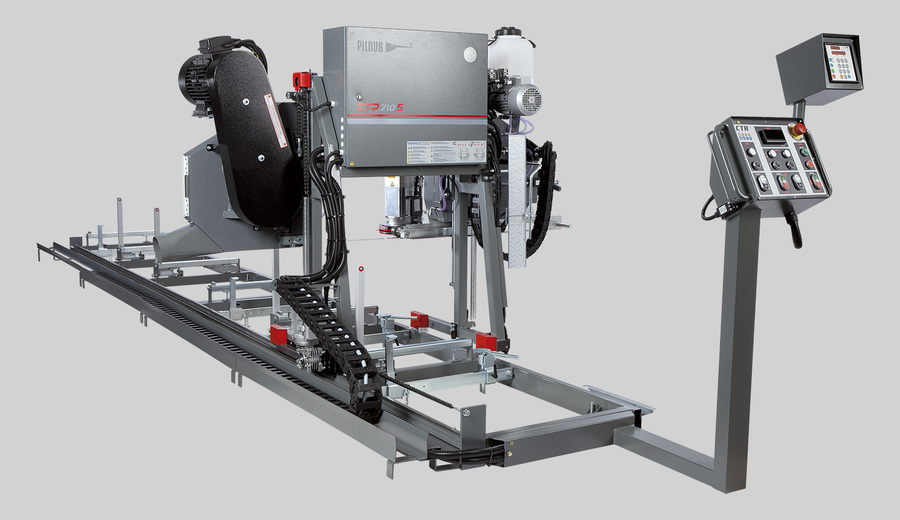

CTR 710 S
4140 x 35-41 x 0,9-1,1 mm
Menu
Posuv do rezu a späť – motorický
Výškové nastavovanie ramena – motorické
Ovládací panel – stacionárne
Manipulácia s kmeňom – ručné
Menšie, ale po všetkých stranách absolútne profesionálny pásová píla. Prevedenie hlavných technologických celkov, ako obežných kolies vrátane ich systému uloženia, konštrukcia ramena pílového pásu, systém pohonov, posuvov atď., Sú úplne zhodné s typovou radom CTR 800, alebo aj s vysoko výkonnou CTR 950 Hydraulik a CTR 1000 H / 40. Stroj disponuje plynule nastaviteľným strojným posuvom do rezu a späť a výškovým nastavením ramena pílového pásu. Pojazdová rýchlosť sa zobrazuje na digitálnom displeji. U tohto typu je centrálny ovládací panel umiestnený stacionárne na začiatku základnej pojazdové sekcie. To umožňuje pohodlné ovládanie stroja z jedného obslužného miesta.
Posuv do rezu a späť, pomocou reťazového prevodu, zaisťuje elektromotor sa závitovkovou prevodovkou riadený frekvenčným meničom. Rýchlosť jazdy sa mení jednoducho otáčaním kolieska potenciometra na ovládacom paneli. Koncové, dojazdové polohy sú proti nárazu zabezpečené koncovými spínačmi, s automatickým spomalením a zastavením.
Masívne rameno pílového pásu je pre pohyb hore a dole uložené na nastaviteľných tvrdochromových tyčiach, ktoré zaručujú absolútnu presnosť pohybu ramena pílového pásu a pri pravidelnom mazaní prakticky neobmedzenú životnosť. Vertikálny pohyb ramena je zabezpečený obojstranným synchronizovaným reťazovým prevodom, poháňaným elektromotorom sa závitovkovou prevodovkou. Pohyb, ovládaný z centrálneho panelu, má 2 rýchlosti – rýchloposuv a pomalý posuv pre presné nabehnutie na požadovanú polohu. Tento systém môže byť vždy doplnený o elektronické odmeriavanie, ktoré nabehne automaticky na zadanú polohu.
Rameno je osadené obežnými kolesami z kvalitnej šedej liatiny s presným vyvážením proti vibráciám. V obvode kolesa je vysoustružená drážka, v ktorej je pevne nasadený výmenný plochý remeň z gumotextilu, ktorý tvorí optimálny styčnú plochu medzi kolesom a pílovým pásom.
Masívne uložené hnacie koleso je cez klinové remene poháňané profesionálnym elektromotorom, špeciálne vyvažovanými proti vibráciám.
Systém napínacej kola sa pohybuje v robustnom liatinovom klinovom vedenie s nastaviteľnou prítlačnou lištou, čo umožňuje precízne nastavenie bez vôle aj pri dlhodobom užívaní stroja.
Modelový rad CTR predstavuje najmodernejšie trendy v konštrukcii kmeňových pásových píl s osobitným dôrazom na maximálnu presnosť a dlhodobú životnosť stroja pri minimálnych nákladoch. Stroje sú koncipované originálnym stavebnicovým spôsobom, ktorý umožňuje ľahkú výmenu alebo nastavenie všetkých hlavných technologických uzlov a ich jednotlivých častí. To z dlhodobého hľadiska užívania stroje výrazným spôsobom znižuje náklady na údržbu, skracuje servisné časy a znižuje tak doby odstávok vo výrobe.
| Max. priemer kmeňa | 710 mm |
| Max. šírka trámu (dosky) | 660 mm |
| Max. zdvih pilového pásu | 630 mm |
| Min. výška rezu | 30 mm |
| Max. priechod ramenom | 450 mm |
| Rezná dĺžka základnej sekcie | 2,1 m |
| Déĺžka predĺžovacej sekcie | 1 m / 3 m |
| Max. dĺžka rezu | 1 m |
| Motor pilového pásu | 5,5 (7,5) kW |
| Motor pojazdu | 0,37 kW |
| Motor zdvihu | 0,55 kW |
| Rozmery pilového pásu | 4140 x 35÷40 x 0,9÷1,1 mm |
| Váha základnej verzie | 690 kg |
| Váha predĺžovacej sekcie | 25 kg / 97 kg |
Minimálna hodnota hlavného ističa – 20 / 32 Amper
Silnejší výkon motora umožňuje väčšiu rýchlosť rezu hlavne pri spracovaní veľkých priemerov kmeňa.
1 meter – len pojazdový rám
3 metre – v základe obsahuje: 3x dosadacej trámce, 2x uhlová opierka
Ďalšie úchytné body: 3x upínač materiálu
Digitálny merací systém, slúži k rýchlemu a presnému automatickému nastaveniu požadovanej hrúbky rezu. Po základnom nastavení (výšky od ložnej plochy a prerezu) a zadaní požadovanej hodnoty (hrúbky rezu) na ovládacom paneli, rameno s pílovým pásom automaticky nabehne do požadovanej polohy. Zabraňuje sa tým chybám ľudského faktora pri manuálnom nastavení rezu. Šetrí čas, spresňuje výrobu.
Digitálny merací systém, slúži k rýchlemu a presnému nastaveniu požadovanej hrúbky rezu. Na farebnom digitálnom displeji sa s presnosťou 0,1 mm zobrazuje pohyb ramena pílového pásu nahor alebo nadol. Zobrazuje absolútnu výšku od lôžka píly alebo po vynulovaní hrúbku rezu, vrátane voliteľného prerezaniu.
Pomocou predrezového kotúče s SK-plátkami sú odstraňované nečistoty z kmeňa v dráhe, kde vniká pílový pás do materiálu a tým sa zabraňuje rýchlemu otupeniu pílových pásov. Obmedzuje časté výmeny pílových pásov a zvyšuje ich životnosť i celkovú produktivitu stroja. Predrezový kotúč pracuje cca 30 cm pred pílovým pásom – je potrebné vziať do úvahy pri voľbe celkovej dĺžky rezu a počtu predlžovacích sekcií.
Slúži k napínaniu pílového pásu pomocou ručnej hydraulickej pumpy s presnou indikáciou na ukazovateli tlaku. Tlakový ventil zabraňuje prepätiu pílového pásu. Umožňuje presnejšie a pohodlnejšie napínanie pílového pásu.
Ukazuje na škále ampérmetra zaťaženia motora pílového pásu pri reze. Slúži na orientáciu pri voľbe rýchlosti posuvu do rezu a indikuje otupenie pílového pásu. Včasná výmena pílového pásu zvyšuje jeho životnosť a zlepšuje kvalitu rezu.
Umožňuje plynulé nastavovanie posuvnej vodiacej lišty pílového pásu podľa prierezu materiálu z centrálneho ovládacieho panela.
Slúži ako pomôcka pre manipuláciu s kmeňmi a otáčania kmeňa na ráme stroja.
Skladá sa z lišty a predného a zadného upínača.
Umožňuje jednoduché a vďaka systému sklopných zarážiek aj bezpečné navalení kmeňa na základný rám stroja.
Systém chladenia je naviac osadený prietokovým elektromagnetickým ventilom, ktorý sa automaticky otvorí pri spustení pílového pásu. Pri zastavení pílového pásu sa ventil uzavrie. Výrazne šetrí spotrebu chladiaceho média a zároveň čas potrebný na jeho dopĺňanie.
Chladiaci systém sa skladá z tlak. čerpadla umiestneného v nádobe chladiaceho mojej-dia, prietok. elektromagnetického ventilu a obojstrannými tryskami, ktoré postriekajú pílový pás z hornej aj spodnej strany. Obojstranné chladenie zabraňuje nežiaducemu pnutiu v pílovom páse a nalepovanie živice aj zo spodnej strany pílového pásu a tým napomáha kľudnejšiemu chodu pásu, presnejšiemu rezu a väčšie životnosti.
Prevedenie strojov pre extrémne nízke prevádzkové teploty do -40 ° C. Stroje sú vybavené ohrevom elektrosúčiastok v elektrorozvádzačov, v ovládacom paneli a v digitálnom odmeriavanie (LG 100, LG Automat). Automatická regulácia ohrevu pomocou termostatu. Mrazuvzdorné mazivo. V pásovej píle CTR 800 H, 950 H, 1000 H, 1300 H je mrazuvzdorný hydraulický olej.
Slúži na pravidelnej údržbe stroja podľa mazacieho plánu. Mazací lis v kovovom prevedení pre kartuše 400 g. Vybavený ohybnú tlakovou hadičkou.
400 g kartušová náplň pre mazací lis.
400 g kartušová náplň pre mazací lis.
Kalená brúsená kladka, ložiská, hriadeľ pre pílový pás šírky 40 mm.
