ARG 235
2710 x 27 x 0,9
Menu

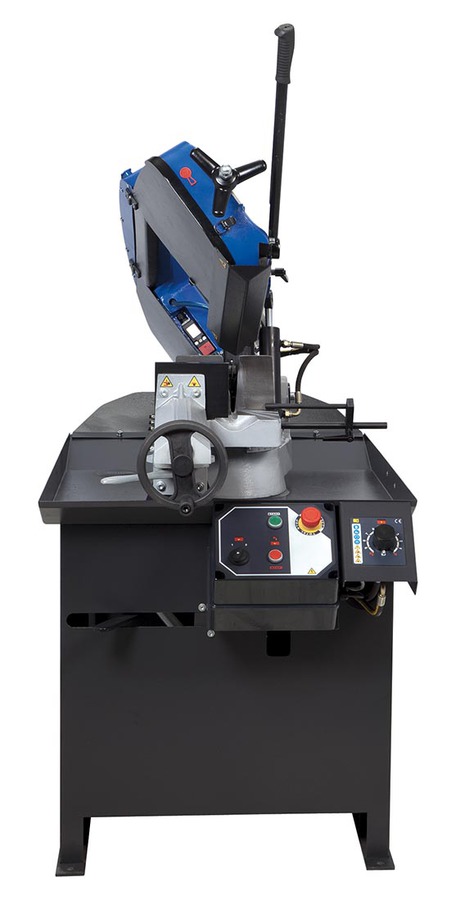

Univerzálna pásová píla nachádza všeobecné uplatnenie v zámočníckych a údržbárskych dielňach, strojných prevádzkach. Priemyselný pílový pás 27 x 0,9 mm je vyrábaný v mnohých variantoch a umožňuje delenie širokej škály materiálov, vrátane nerezu alebo nástrojových ocelí. Rameno pílového pásu sa dvíha ručne, posuv do rezu je vykonávaný vlastnou váhou ramena s možnosťou jemnej plynulej regulácie škrtiacim ventilom olejového tlmiča. Po dokončení rezu sa pohon pílového pásu automaticky vypne. Pre ľahké zdvíhanie ramena je stroj vybavený nastaviteľnou ťažnou pružinou, umožňujúcimi nastavenie optimálnej sily potrebné pre zdvihnutie ramena podľa charakteru rezaného materiálu.
| 90° | +45° | +60° | |
 |
235 | 185 | 115 |
 |
230 | 160 | 80 |
 |
280 x 180 | 185 x 100 | 115 x 80 |
| Hlavný motor | 400 V, 50 Hz, 0,9/1,4 kW |
| Motor čerpadla | 400 V, 50 Hz, 0,05 kW |
| Rýchlosť pásu | 40/80 m/min. |
| Pracovná výška zveráka | 900 mm |
| Nádrž chladiacej kvapaliny | cca 15 l |
| Rozmery stroja (min.) | 1680 x 750 x 1400 mm |
| Rozmery stroja (max.) | 1870 x 1300 x 2000 mm |
| Hmotnosť stroja | 285 kg |
Jednoduchý doraz umožňujúci nastavenie požadovanej dĺžky deleného materiálu.
Umožňuje plynulú reguláciu rýchlosti pílového pásu v rozmedzí 15-90 m / min. a tým nastavenie optimálnych rezných podmienok pre daný materiál.
Zaručuje kvalitné osvetlenie pracovného priestoru stroja. Neoceniteľným pomocníkom hlavne pri nedostatočnom osvetlení na pracovisku.
Plynulo nadväzuje na teleso zveráku za rezom a umožňuje ľahké skĺznutiu odrezaných kusov do debny pri delení väčších sérií. Konštrukcia kĺzačky z 2 kusov zamedzuje odtekanie chladiacej kvapaliny mimo stroj
Vytvára olejovú hmlu, ktorá je vstrekovaná do oblasti rezu. Nahrádza použitie klasickej chladiacej emulzie, zvlášť pri delení profilových materiálov, kde môže dochádzať k únikom kvapaliny mimo stroj. Možnosť použitia aj ekologických olejov.
Robustný doraz s 500mm stupnicou pre nastavenie požadovanej dĺžky deleného materiálu.
Oceľový okružné kefka slúži na odstraňovanie triesok z pílového pásu za rezom.
Umožňuje presné napnutie pílového pásu na požadovanú hodnotu podľa tlakomeru a jeho kontrolu počas prevádzky stroja. Optimálne napnutie pílového pásu je zásadný pre životnosť pílového pásu aj kvalitu rezu.
Pre jednoduchšie posuv materiálu, pokiaľ nie je použitý valčekový dopravník. Môže byť umiestnený pred, alebo aj za rezom.
Pri štandardnom vyhotovení stroja je po zdvihnutí ramena nutné uzavrieť regulačný ventil klesanie ramena a pri spustení reze znovu nastaviť rýchlosť klesania. V tomto prevedení je navyše regulačný ventil osadený elektrohydraulickým ventilom, ktorý po zdvihnutí ramena drží v nastavenej polohe a po spustení pílového pásu sa automaticky uvoľní a rameno klesá do rezu nastavenou rýchlosťou. Odpadá tak nastavovanie rýchlosti klesania u každého rezu. To výrazne eliminuje chyby obsluhy a tým chráni pílový pás a zároveň zvyšuje produktivitu stroja. Ideálny pomocník hlavne pri delení väčších sérií.
