CTR 800
4920 x 35-40 x 0,9-1,1 mm
Menu
Posuv do rezu a späť – motorický
Výškové nastavovanie ramena – motorické
Ovládací panel – na pojazdnom mosta
Manipulácia s kmeňom – ručná (hydraulická)
Inovovaná verzia mimoriadne úspešnej, 15 rokov vyrábané typovej rady CTR 800.
Zásadnou zmenou je zvýšenie priemeru obežných kolies z 500 na 600 mm. To umožňuje použitie pílového pásu hrúbky 1,3 mm oproti súčasne používaným pásom hrúbky 0,9 – 1,1 mm. Používanie pílového pásu s hrúbkou 1,3 mm je najnovším trendom u pásových píl s úzkym pásom. Podstatným spôsobom znižuje možnosť vlnenie pásu v reze aj pri vysokých rýchlostiach. Výrazne tak zvyšuje produktivitu stroja a kvalitu reziva. Ide o stroje s motorom aspoň 18.5 kW.
Mimo úplne nového dizajnu stroja došlo aj k mnohým technickým úpravám a zmenám zlepšujúcich kvalitu, užívateľský komfort a životnosť stroja.
Celkovo zosilnená konštrukcia ramena (teraz o 40 kg ťažší) a pojazdových tvrdochromových tyčí. Z dôvodu vyššej váhy je teraz motor zdvihu vybavený brzdou, ako pri strojoch najvyššej kategórie. To výrazne prispieva k presnosti zastavenie na požadovanej miere a celkovej životnosti zdvihového systému.
Univerzálna kmeňová pásová píla, ktorá maximálnym rezným priemerom 83 cm vyhovuje väčšine rezaného materiálu.
Široký, mimoriadne masívny pojazdový most ramena pílového pásu a robustné pojazdové sekcie zabezpečujú pokojný chod pri reze aj pri vysokých pojazdových rýchlostiach. Profesionálne prevedenie všetkých hlavných technologických celkov, ako obežných kolies vrátane ich systému uloženia, konštrukcia ramena pílového pásu, systém pohonov, posuvov atď. Zaručujú maximálnu životnosť a presnosť stroja i pri najnáročnejších podmienkach prevádzky.
Plynule nastaviteľný strojový posuv do rezu a späť a výškové nastavovanie ramena pílového pásu. Pojazdová rýchlosť sa zobrazuje na digitálnom displeji. U tohto typu je centrálny ovládací panel umiestnený na pojazdnom mosta ramena pílového pásu. To umožňuje počas rezu bližší kontakt obsluhy s rezaným materiálom.

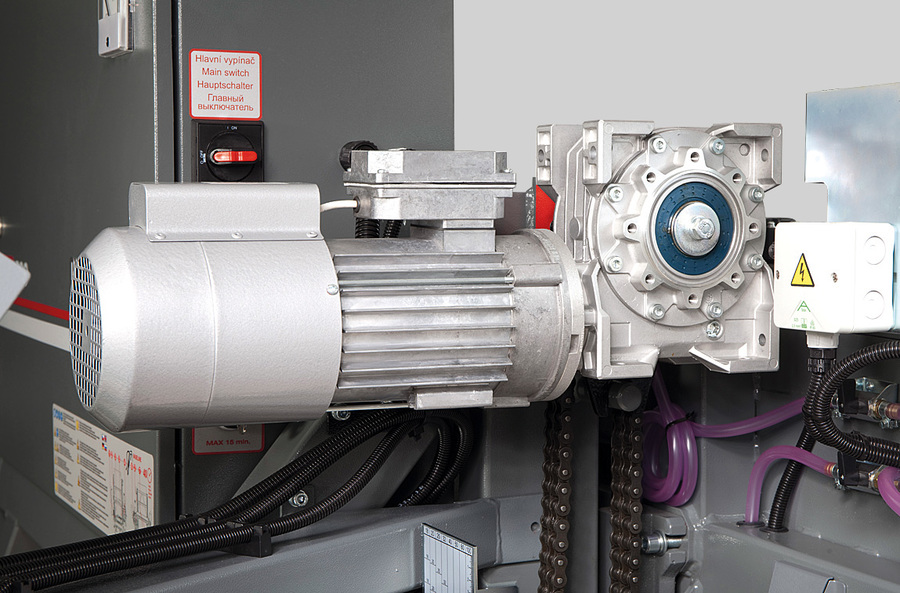

Posuv do rezu a späť, pomocou reťazového prevodu, zaisťuje elektromotor sa závitovkovou prevodovkou riadený frekvenčným meničom. Rýchlosť jazdy sa mení jednoducho otáčaním kolieska potenciometra na ovládacom paneli. Koncové, dojazdové polohy sú proti nárazu zabezpečené koncovými spínačmi, s automatickým spomalením a zastavením.
Masívne rameno pílového pásu je pre pohyb hore a dole uložené na silných, nastaviteľných tvrdochromových tyčiach, ktoré zaručujú absolútnu presnosť pohybu ramena pílového pásu a pri pravidelnom mazaní prakticky neobmedzenú životnosť. Vertikálny pohyb ramena je zabezpečený obojstranným synchronizovaným reťazovým prevodom, poháňaným elektromotorom sa závitovkovou prevodovkou. Pohyb, ovládaný z centrálneho panelu, má 2 rýchlosti – rýchloposuv a pomalý posuv pre presné nabehnutie na požadovanú polohu. Tento systém môže byť vždy doplnený o elektronické odmeriavanie, ktoré nabehne automaticky na zadanú polohu.
Rameno je osadené obežnými kolesami z kvalitnej šedej liatiny s presným vyvážením proti vibráciám. V obvode kolesa je vysoustružená drážka, v ktorej je pevne nasadený výmenný plochý remeň z gumotextilu, ktorý tvorí optimálny styčnú plochu medzi kolesom a pílovým pásom.
Masívne uložené hnacie koleso je cez klinové remene poháňané profesionálnym elektromotorom, špeciálne vyvažovanými proti vibráciám.
Systém napínacej kolesá pohybuje v robustnom liatinovom klinovom vedenie s nastaviteľnou prítlačnou lištou, čo umož-ňuje precízne nastavenie bez vôle aj pri dlhodobom užívaní stroja.
V reze je pílový pás vedený pomocou kalených a brúsených vodiacich kladiek. Aj tento systém je plne do všetkých strán nastaviteľný a zaručuje optimálnu polohu vodiacej kladiek a pílového pásu.
Pre zaistenie presného rezu sa vodiaca kladka na strane obsluhy prisúva čo najbližšie rezanému materiálu. Jednoducho ovládaný, masívne systém uloženia. Ako príslušenstvo je možné ho ovládať motoricky z ovládacieho panela.
Základom stroje sú stabilné pojazdové sekcia s oceľovým vedením mosta ramena. Sú dostatočne dimenzované aj pre udávané maximálne priemery spracovávanej guľatiny a z praxe počítajú aj s veľmi tvrdými prevádzkovými podmienkami. Dĺžka rezu je u všetkých typov prakticky neobmedzená, podľa počtu inštalovaných sekcií. Pojazdové sekcie sú u osadené masívnymi, výškovo nastaviteľnými ložnými plochami kmeňa a nastaviteľnými výklopnými uholníky a upínačmi kmeňa.
Základná verzia stroja obsahuje 3x upínač materiálu a 2x uhlové opierky.
Samospádovej chladenie a mazanie pílového pásu s nastaviteľnými vývodmi u oboch vodiacich kladiek udržuje pílový pás v optimálnom stave pri rezaní.
Modelový rad CTR predstavuje najmodernejšie trendy v konštrukcii kmeňových pásových píl s osobitným dôrazom na maximálnu presnosť a dlhodobú životnosť stroja pri minimálnych nákladoch.
Stroje sú koncipované originálnym stavebnicovým spôsobom, ktorý umožňuje ľahkú výmenu alebo nastavenie všetkých hlavných technologických uzlov a ich jednotlivých častí. To z dlhodobého hľadiska užívania stroje výrazným spôsobom znižuje náklady na údržbu a tiež skracuje servisné časy a znižuje
| Max. priemer kmeňa | 830 mm |
| Max. šírka trámu (dosky) | 750 mm |
| Max. zdvih pilového pásu | 685 mm |
| Min. výška rezu | 30 mm |
| Max. priechod ramenom | 450 mm |
| Rezná dĺžka základnej sekcie | 1,8 m |
| Dĺžka predĺžovacej sekcie | 3 m |
| Min. dĺžka rezu | 1 m |
| Motor pilového pásu | 7,5 (11) kW |
| Motor pojazdu | 0,55 kW |
| Motor zdvihu | 0,55 kW |
| Rozmery pilového pásu | 4920 x 35÷40 x 0,9÷1,1 mm |
| Váha základnej verzie | 750 kg |
| Váha predĺžovacej sekcie | 131 kg |
Minimálna hodnota hlavného ističa – 32 / 40 Amper
V základe obsahuje: 3x dosadacej trámce, 2x uhlová opierka
Ďalšie úchytné body: 3x upínač materiálu
Silnejší výkon motora umožňuje väčšiu rýchlosť rezu hlavne pri spracovaní veľkých priemerov kmeňa.
Digitálny merací systém, slúži k rýchlemu a presnému automatickému nastaveniu požadovanej hrúbky rezu. Po základnom nastavení (výšky od ložnej plochy a prerezu) a zadaní požadovanej hodnoty (hrúbky rezu) na ovládacom paneli, rameno s pílovým pásom automaticky nabehne do požadovanej polohy. Zabraňuje sa tým chybám ľudského faktora pri manuálnom nastavení rezu. Šetrí čas, spresňuje výrobu.
Digitálny merací systém, slúži k rýchlemu a presnému nastaveniu požadovanej hrúbky rezu. Na farebnom digitálnom displeji sa s presnosťou 0,1 mm zobrazuje pohyb ramena pílového pásu nahor alebo nadol. Zobrazuje absolútnu výšku od lôžka píly alebo po vynulovaní hrúbku rezu, vrátane voliteľného prerezaniu.
Pomocou predrezového kotúče s SK-plátkami sú odstraňované nečistoty z kmeňa v dráhe, kde vniká pílový pás do materiálu a tým sa zabraňuje rýchlemu otupeniu pílových pásov. Obmedzuje časté výmeny pílových pásov a zvyšuje ich životnosť i celkovú produktivitu stroja. Predrezový kotúč pracuje cca 30 cm pred pílovým pásom – je potrebné vziať do úvahy pri voľbe celkovej dĺžky rezu a počtu predlžovacích sekcií.
Slúži k napínaniu pílového pásu pomocou ručnej hydraulickej pumpy s presnou indikáciou na ukazovateli tlaku. Tlakový ventil zabraňuje prepätiu pílového pásu. Umožňuje presnejšie a pohodlnejšie napínanie pílového pásu.
Ukazuje na škále ampérmetra zaťaženia motora pílového pásu pri reze. Slúži na orientáciu pri voľbe rýchlosti posuvu do rezu a indikuje otupenie pílového pásu. Včasná výmena pílového pásu zvyšuje jeho životnosť a zlepšuje kvalitu rezu.
Elektronické zariadenie umožňujúce plynulý rozbeh hlavného motora pílového pásu. Zabraňuje rázom v elektrickej sieti a znižuje mechanické namáhanie celého stroja. Len pre variant s motorom 11 kW.
Umožňuje plynulé nastavovanie posuvnej vodiacej lišty pílového pásu podľa prierezu materiálu z centrálneho ovládacieho panela.
Slúži ako pomôcka pre manipuláciu s kmeňmi a otáčania kmeňa na ráme stroja.
Je umiestnené na pohyblivej lište pred rezom. Výrazne zlepšuje stabilitu pílového pásu v reze a tiež jeho čistenie. Zvyšuje tým produktivitu stroja a kvalitu rezu. Toto zariadenie je možné namontovať len na elektricky ovládanú lištu.
Skladá sa z lišty a predného a zadného upínača.
Umožňuje jednoduché a vďaka systému sklopných zarážiek aj bezpečné navalení kmeňa na základný rám stroja.
Systém chladenia je naviac osadený prietokovým elektromagnetickým ventilom, ktorý sa automaticky otvorí pri spustení pílového pásu. Pri zastavení pílového pásu sa ventil uzavrie. Výrazne šetrí spotrebu chladiaceho média a zároveň čas potrebný na jeho dopĺňanie.
Chladiaci systém sa skladá z tlak. čerpadla umiestneného v nádobe chladiaceho mojej-dia, prietok. elektromagnetického ventilu a obojstrannými tryskami, ktoré postriekajú pílový pás z hornej aj spodnej strany. Obojstranné chladenie zabraňuje nežiaducemu pnutiu v pílovom páse a nalepovanie živice aj zo spodnej strany pílového pásu a tým napomáha kľudnejšiemu chodu pásu, presnejšiemu rezu a väčšie životnosti.
Prevedenie strojov pre extrémne nízke prevádzkové teploty do -40 ° C. Stroje sú vybavené ohrevom elektrosúčiastok v elektrorozvádzačov, v ovládacom paneli a v digitálnom odmeriavanie (LG 100, LG Automat). Automatická regulácia ohrevu pomocou termostatu. Mrazuvzdorné mazivo. V pásovej píle CTR 800 H, 950 H, 1000 H, 1300 H je mrazuvzdorný hydraulický olej.
Prevedenie strojov pre extrémne nízke prevádzkové teploty do -40 ° C. Stroje sú vybavené ohrevom elektrosúčiastok v elektrorozvádzačov, v ovládacom paneli a v digitálnom odmeriavanie (LG 100, LG Automat). Automatická regulácia ohrevu pomocou termostatu. Mrazuvzdorné mazivo. V pásovej píle CTR 800 H, 950 H, 1000 H, 1300 H je mrazuvzdorný hydraulický olej.
Slúži na pravidelnej údržbe stroja podľa mazacieho plánu. Mazací lis v kovovom prevedení pre kartuše 400 g. Vybavený ohybnú tlakovou hadičkou.
400 g kartušová náplň pre mazací lis.
Kalená brúsená kladka, ložiská, hriadeľ pre pílový pás šírky 35 mm.
Kalená brúsená kladka, ložiská, hriadeľ pre pílový pás šírky 40 mm.
